Mittaustulosten keruulaite CASIO-grafiikkalaskimille

Uudet ominaisuudet

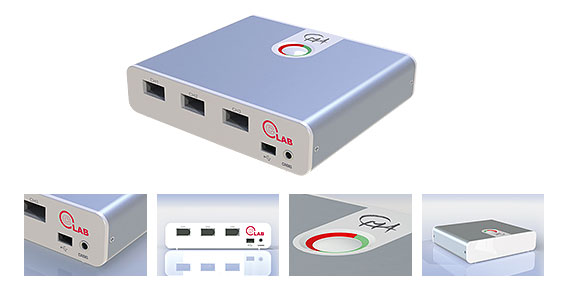

    C-Lab on helppokäyttöinen kädessä pidettävä mittaustulosten keruulaite, joka on tarkoitettu matematiikan ja luonnontieteiden opetukseen. Laite voidaan liittää CASIO-grafiikkalaskimeen tai tietokoneeseen tai sitä voidaan käyttää erillisenä laitteena opetustilanteissa. Mittaustulosten keruulaitteen kanssa voidaan käyttää yli 50 erilaista anturia.

    C-Lab-laitteessa on sekä oma suoritin että muisti, mikä mahdollistaa mittausten suorittamisen korkealla näytteenottotaajuudella (jopa 100 000 Hz) ja tarkan taajuudesta riippumattoman ajoituksen. Flash-muistin ansiosta järjestelmäohjelmiston päivittäminen ja mittaustulosten tallentaminen käyvät helposti.

    C-Lab-laitteen mukana toimitetaan USB-kaapeli, USB-virtasovitin sekä lämpötila- ja jänniteanturit. Pakkauksessa on myös ilmainen Coach 6 Lite ohjelmisto, jonka avulla mittaukset voidaan suorittaa kytkemällä CLAB tietokoneen USB-porttiin.

Toiminnot ja yleistiedot

Mittaustulosten keruulaite CASIO-grafiikkalaskimille

C-Lab-laitteen anturit
  • C-Lab-laitteessa on kolme antureille tarkoitettua tuloliitäntää, joihin voidaan liittää mikä tahansa CMA-anturi. Anturit tunnistetaan automaattisesti. CMA:n valikoimassa on yli 50 erilaista anturia. C-Lab-laitteen kanssa voidaan käyttää uutta ultraäänianturia sekä valoanturia.

C-Lab-laitteen käyttäminen CASIO-grafiikkalaskimen kanssa
  • Kun C-Lab-laitetta käytetään CASIO-grafiikkalaskimen, kuten FX-CG20, FX-9860GII tai ClassPad II (FX-CP400), kanssa, C-Lab-laitetta ohjataan grafiikkalaskimen ECON-ohjelmiston avulla. Kerätyt tiedot lähetetään reaaliajassa grafiikkalaskimeen, ja mittausta voidaan seurata laskimen näytöstä.
    E-CON2 on valikkopohjainen CASIO-grafiikkalaskinsovellus, jonka avulla C-Lab-laitteen keräämiä tietoja voidaan jatkotyöstää. Tiedot voidaan esimerkiksi esittää taskulaskimessa graafisesti.

C-Lab-laitteen käyttö ilman oheislaitteistoa
  • Jos C-Lab on käytössä erillisenä laitteena, koejärjestely valmistellaan E-CON2-ohjelmiston avulla ja siirretään C-Lab-laitteeseen. C-Lab-laitteessa on yksi painike, jolla valmisteltu mittaus käynnistetään ja lopetetaan. Siinä on myös LED-merkkivalo ja äänimerkki, jotka ilmoittavat käynnissä olevan mittauksen tilan. Kerätyt tiedot tallennetaan C-Lab-laitteeseen, ja ne voidaan siirtää grafiikkalaskimeen myöhempää analysointia varten.

Yleiset tiedot:
  • Virtalähde: akku. Lataus tietokoneeseen liitetyllä USB-kaapelilla tai USB-virtasovittimella.
  • Merkkivalot ja -äänet: 2 moniväristä LED-valoa, jotka ilmoittavat akun ja mittauksen tilan, sekä merkkiäänet.
  • Suoritin: PIC32MZ (512 kt SRAM)
  • Muisti: 2 Mt Flash
  • Erottelukyky: 12 bit
  • Näytteenottotaajuus: enintään 100 000 Hz, samanaikaisesti kaikilla kanavilla
  • Antureiden tuloliitännät: kolme tuloliitäntää (tyyppi: BT, oikea)
  • Grafiikkalaskimen liitäntä: 3-nastainen kaapeli CASIO-grafiikkalaskimeen
  • Tietokoneliitäntä: Mini-USB
  • Ohjaus grafiikkalaskimella: CASIO E-CON2 -ohjelmisto
  • Ohjaus tietokoneella: Coach 6 Lite (ilmainen) tai Coach 6 (lisenssillä)
  • Toimitukseen sisältyvät anturit: lämpötila- ja jänniteanturit
